Unity-ScrollView中Item加连线

一言加载中...

目的

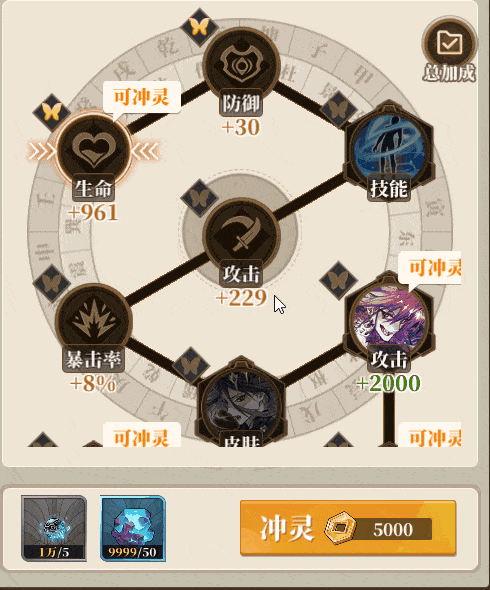

制作的一个培养模块,需要一级一级的升,UI上需要根据配表读取Item的位置,将Item显示出来,同时将两个Item直接用连线连接起来。效果图如下:

实现原理

  1. 计算两个Item之间的距离作为连线的长度
1
local distance= Vector3.Distance(pointA, pointB)
  1. 计算连个Item的重点作为连线的中点
1
2
local temp=pointB - pointA
local centerPos = pointA + Vector3(temp.x/2, temp.y/2, 0)
  1. 根据两个Item计算连线的旋转
1
local rotate = (PointB-PointA).normalized

具体使用

1
2
3
4
5
6
7
8
9
10
11
12
-- 连线
-- tLength -> 要连线Item的个数
for i = 1, tLength-1 do
-- 距离,中点,角度
local distance, centerPos, rotate = self:PointInfo(self._cachedItemsPos[i], self._cachedItemsPos[i+1])

local trans = self._cachedLines[i]:GetComponent("RectTransform")
trans.sizeDelta = Vector2(distance, trans.sizeDelta.y)
self._cachedLines[i].transform.localPosition = centerPos
self._cachedLines[i].transform.right = rotate
CUIHelper.SetActive(self._cachedLines[i], true)
end

遇到问题

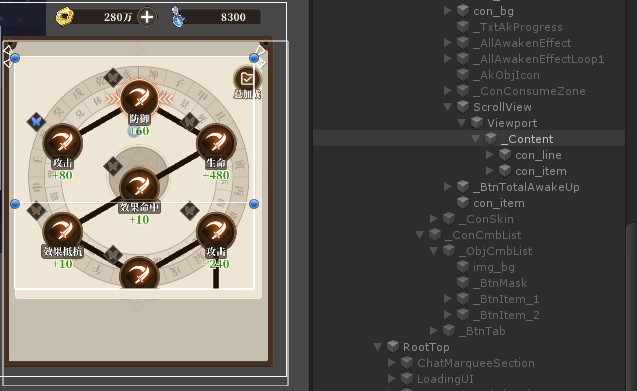

由于里面Item的位置是自定义的,Line也是自定义位置,旋转,大小的,所以再UGUI中的ScrollView中不能使用HorizontalLayoutGroup或者VerticalLayoutGroup以及GridLayoutGroup,但是不使用这些控件会导致ScrollView没办法滚动,原因是滚动区域的大小与所有Item的大小不一致。如下图所示:
cantscroll

既然无法自动改变滚动区域大小,那就手动设置下滚动区域大小即可。
